Ethernet

IEEE 표준 프로토콜

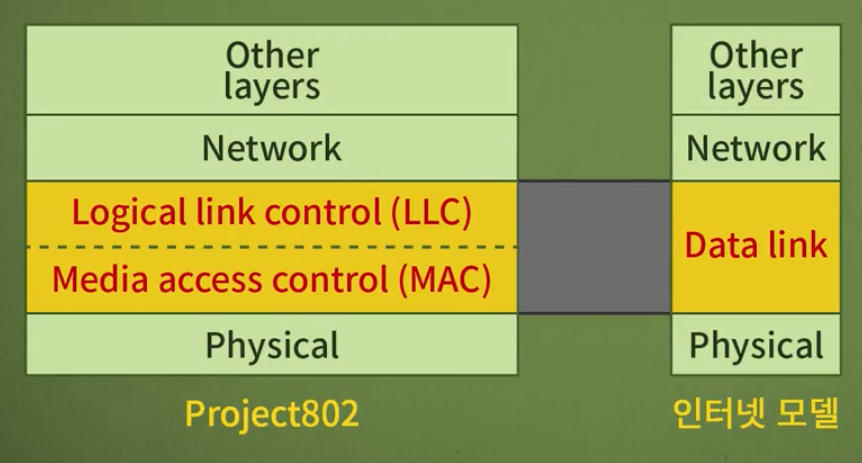

IEEE 표준 프로토콜은 데이터링크 계층을 두 계층으로 나눈다.

LLC (Logical Link Control)

매체에 상관없이 공통적으로 가져야 할 기능을 제공. MAC의 모든 프로토콜들이 사용할 수 있는 기능을 모아놓은 프로토콜. 흐름제어, 에러제어등 각종 제어에 대한 행위를 수행. 프로토콜이자 계층.

계층으로써의 의미

데이터 링크 계층은 네트워크에서 물리적으로 연결된 두 개의 노드 간에 데이터를 안전하게 전송하기 위한 기능을 담당합니다. 이 계층에서 LLC는 데이터 링크 계층의 상위 계층으로, 주로 프레임 동기화, 오류 감지 및 복구, 흐름 제어 등의 기능을 수행합니다. LLC는 MAC(Media Access Control) 하위 계층과 함께 작동하여 데이터를 전송하고 관리합니다.

프로토콜로써의 의미

데이터 링크 계층에서 사용되는 통신 프로토콜을 가리킵니다. LLC 프로토콜은 데이터 링크 계층의 상위에 위치하며, 상위 계층과 데이터 링크 계층 간의 인터페이스 역할을 합니다. LLC 프로토콜은 프레임 형식, 흐름 제어, 주소 할당 및 제어 등을 정의하는 규칙의 집합입니다. 예를 들어, Ethernet에서 LLC 프로토콜은 Ethernet II 프레임의 맨 위에 있는 프로토콜 식별자 필드를 사용하여 프로토콜을 식별하고 다음 계층으로 전달합니다.

MAC (Media Access Control)

여러 매체의 특성과 운용방식을 지원하기 위해 사용되는 프로토콜.

ex) 이더넷, 토큰링 등등

Ethernet

근거리 데이터 전송을 위한 유선 네트워크 기술. CSMA/CD 프로토콜을 사용한다.

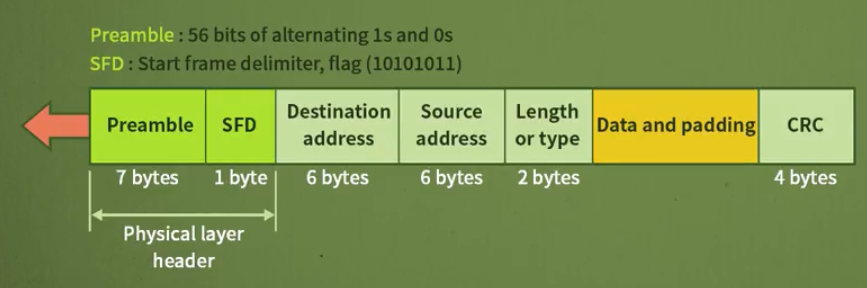

프레임 구조

7개의 필드로 구성

• Preamble: 프레임이 곧 도착하니 준비하라는 의미
• SFD (Start frame delimiter): 프레임의 시작을 알림
• Destination address: 목적지 주소
• Source address: 송신자 주소
• Length or type: 프레임의 길이 또는 네트워크 계층의 프로토콜 종류를 명시
• Data and padding: 데이터 (최소 46바이트 ~ 최대 1500바이트)
• CRC (Cyclical Redundancy Check): 사용자가 보내는 데이터에 에러가 있는지 없는지 체크하는데 사용되는 필드

주소 지정

각 시스템은 NIC (Network Interface Card) (LAN 카드) 를 가지고 있는데 각 LAN카드는 고유한 주소가 있음.

이를 MAC주소, Ethernet 주소, 하드웨어 주소라고 함.

6바이트로 이루어져 있고 보통 16진수로 표기

브로드 캐스트 주소는 모든 비트가 1인 FF-FF-FF-FF-FF-FF로 구성

10BasedT: Twisted-Pair Ethernet

허브: LAN에서 많이 사용되는 네트워크 장치

대표적인 예시로는 IP 공유기. IP 공유기에 RJ45 커넥터를 연결할 수 있는 장치를 허브라고 말할 수 있음.
